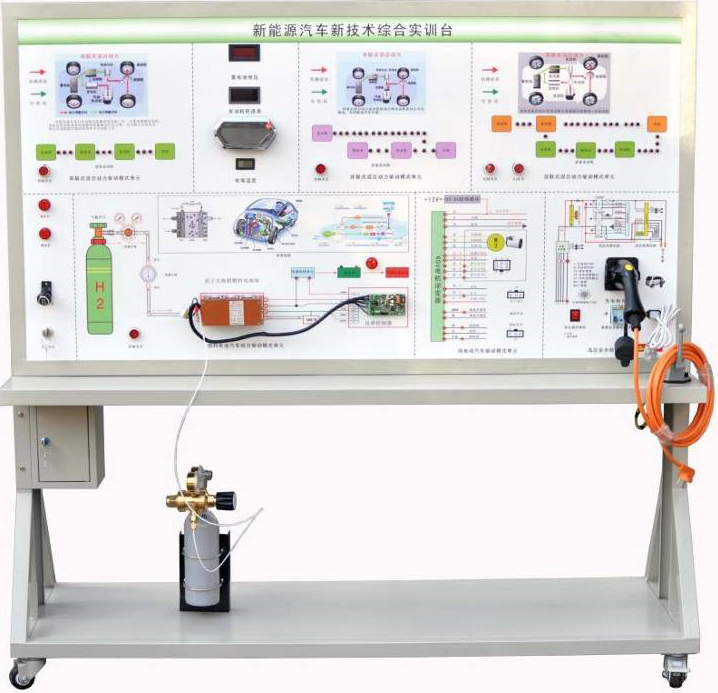

SBXNY-009新能源技術綜合實訓臺
一、新能源技術綜合實訓設備簡介
新能源技術綜合實訓設備采用5種不同新能源汽車（插電式串聯、插電式并聯、插電式混聯、純電動汽車和燃料電池汽車）控制系統組成一體、高壓安全等測試測量實訓操作。
設備展示不同驅動模式和能量流動工況。
對比實訓驗證5種不同新能源汽車控制系統的不同的工況。
適用各院校對5種不同新能源汽車（插電式串聯、插電式并聯、插電式混聯、純電動汽車和燃料電池汽車）控制系統理論和維修實訓的教學需要。
適用于各院校對《新能源汽車與電力電子技術》、《新能源汽車概論》課程的教學需要。
二、新能源技術綜合實訓臺功能特點
1.發光二極管閃光燈顯示能量流動工況，能量流動與車況實時匹配。
2.面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照不同新能源汽車控制系統結構原理圖和實物，認識和分析不同新能源汽車控制系統的工作原理。
3.高壓模擬電源采用工業級電壓，安裝模擬故障開關培養故障診斷能力。
4.完成6種驅動模式的實訓，對比實訓驗證5種不同新能源汽車控制系統的不同的工況。
5.面板上安裝檢測端子，可直接在面板上檢測各傳感器、執行器、控制單元管腳的電信號單元端子腳的電信號，如電阻、電壓、電流、頻率、波形信號等參數。
6.真實的發動機運行組件,可真實操作混合動力系統的發動機怠速、加速、減速正常工況。
7.真實的發電機運行組件,可真實操作混合動力系統的發電工況。
8.真實的燃料電池運行組件,可真實操作燃料電池的工況。
9.臺架帶自鎖腳輪,安裝交流電源漏電保護裝置、轉動元器件外加裝防護裝置。
10.電機配套上位機軟件，可真實檢測與標定電機各項參數。
三、產品結構

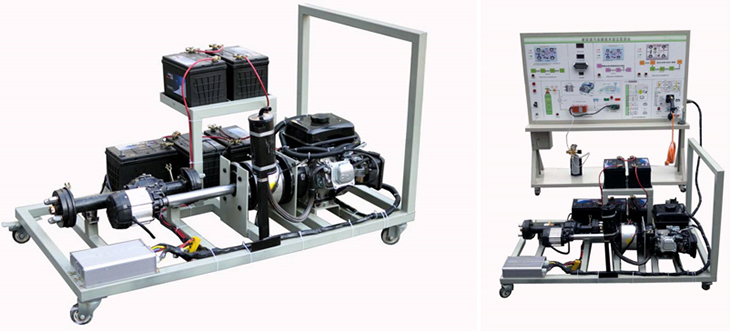

發電機、發動機、燃料電池及運行附件、電池組、逆變器、三相交流電機、傳動機構、制動機構、故障模擬與考核裝置、檢測面板與可移動臺架等組成。
四、技術規格
1.電源：380V 交流電壓；工作電壓：12V/60V直流電壓
2.工作溫度：-5℃～50℃
3.實訓臺尺寸：
檢測臺:1740mmX650mmX1700mm,運行臺:1700mmX650mmX1500mm
產品工藝標準:
設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，帶自鎖腳輪裝置，底座上配有30cm的桌面，方便放置資料、輕型檢測儀器等。
五、實訓項目
1.電池組的檢查與維護
2.三相異步電機的檢查與維護
3.逆變器的檢查與維護
4.插電式串聯動力系統故障診斷與排除
5.插電式并聯動力系統故障診斷與排除
6.插電式混聯動力系統故障診斷與排除
7.純電動汽車動力系統故障診斷與排除
8.燃料電池汽車動力系統動力系統故障診斷與排除
9.純電動車電機故障診斷與排除
10.高壓用電安全培訓
六．新能源技術綜合實訓臺基本配置(每臺)
|
序號 |
名稱 |
規格型號 |
單位 |
數量 |
|
1 |
檢測控制面板 |
裝有各種檢測端子，彩色電路圖和工作原理示意圖 |
套 |
1 |
|
2 |
充電樁組件 |
國標220V16A,3.5KW |
套 |
1 |
|
3 |
充電插座與充電槍 |
國標 |
套 |
1 |
|
4 |
閃爍發光二極管燈條 |
配套 |
套 |
1 |
|
5 |
電動車電機 |
60V1KW |
套 |
1 |
|
6 |
電動車電機控制器 |
60V1KW |
套 |
1 |
|
7 |
油門踏板，制動踏板，動力電池組 |
配套 |
套 |
1 |
|
8 |
模擬指示燈 |
配套 |
套 |
1 |
|
9 |
操作開關 |
配套 |
套 |
1 |
|
10 |
高壓安全防護模擬裝置 |
配套 |
套 |
1 |
|
11 |
發動機 |
汽油機/配套 |
套 |
1 |
|
12 |
發電機與控制器 |
60V/配套 |
套 |
1 |
|
13 |
差速器/驅動橋 |
配套 |
套 |
1 |
|
14 |
電動車儀表 |
配套 |
套 |
1 |
|
15 |
轉速表 |
配套 |
套 |
2 |
|
16 |
電磁離合器及制動器 |
配套 |
套 |
1 |
|
17 |
制動機構 |
配套 |
套 |
1 |
|
18 |
直流接觸器 |
配套 |
套 |
1 |
|
19 |
移動臺架 |
|
臺 |
1 |
|
20 |
故障模擬與排除裝置 |
配套 |
套 |
1 |
|
21 |
保險絲盒 |
配套 |
套 |
1 |
|
22 |
保修卡/合格證 |
配套 |
套 |
1 |
|
23 |
教師手冊 |
配套 |
套 |
1 |
