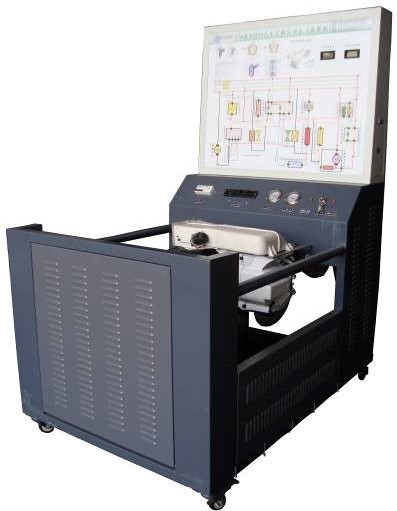

猛士2050汽車空調系統實訓臺
一．產品簡介
猛士2050汽車空調系統實訓臺選用汽車空調系統實物，展示汽車空調系統的結構與原理；面板上繪有完整的空調系統的電路圖，設置有檢測端子，可通過儀器儀表檢測各種信號參數如電壓、電阻、頻率等。電動機驅動空調壓縮機，動態演示空調系統各工況。適用于中高等職業技術院校\普通教育類學院和培訓機構對汽車空調系統的理論和維修實訓的教學需要。
本實訓臺功能齊全、操作方便、安全可靠。
二．主要用途
1．適用于各類型院校及培訓機構對汽車空調系統理論和維修實訓的實訓教學需要。
2．適用于各類型院校及培訓機構對汽車空調系統模塊單元教學需要。
3．適用于汽車職業技能鑒定考核的需要。
4．適用于汽車空調系統模塊的結構與原理認知、功能動態演示、故障模擬與考核、故障檢測與維修、故障診斷與排除等教學需要。
三．結構組成
原車 空調蒸發箱總成、空調操作面板、壓縮機、交流電動機、空調控制系統電氣元件、壓力表、空調散熱器、干燥瓶、壓力開關及空調傳感器、高低壓壓力表、UV平板噴繪彩色原理圖、故障設置系統、可移動臺架、使用說明書與實訓指導書等。
四．功能特點
1．電機運行汽車空調系統，展示汽車空調系統的組成結構及原理。
2．操縱點火開關與電機調節開關，可真實演示汽車空調系統的工作過程。
3．數顯式溫度表顯示車內外溫度；數顯表顯示電壓值。數字式溫度表，直觀顯示蒸發器出風口溫度與車外溫度；指針式儀表顯示高低壓力值。
4．空調壓縮機離合器，冷凝器風扇，鼓風機等采用220V轉換的直流電源控制，既方便又安全；
5．風量可人工調整；
6．可通過專用儀器進行抽真空、充注制冷劑、制冷劑檢漏等工作；
7.故障模擬系統可模擬實際運行工況，設置多種實車電器系統常見故障（常規：1-36個），故障點內容及類型可根據用戶調整。
8．用LED 燈顯示執行器工作狀態。
9.面板上安裝有檢測端子，可直接在面板上檢測系統電路元件的電信號，如電阻、電壓、電流、頻率、波形信號等。
10．面板上繪有原車系統一致的UV平板噴彩色繪電路圖，1.5mm冷板或者4mm鋁塑板直接噴繪彩色原理圖（UV平板噴繪原理面板質保多年不變色），學員可直觀對照原理電路圖和系統實物，認識和分析系統的工作原理。
11．實訓臺加裝轉動部件的安全保護裝置，交流電源系統安裝安全保護裝置。
12．實訓臺底座部分采用鋼性結構焊接，面板柜沖壓成形，面板柜與底座可分離，臺架表面采用烤漆工藝，帶萬向自鎖腳輪裝置。
13 配備有使用說明書、實驗指導書等相關資料。
五．外形與顏色
設備外形：臺式1500×1200×1200mm(長×寬×高)；立式1400×1000×1740mm(長×寬×高)
設備顏色：亞光灰（用戶可選擇各種顏色）
六．制造工藝
1．設備檢測面板
采用5mm鋁塑板面板，表面氧化噴漆，UV平板高真彩彩色原理圖，質保多年不變色。
2.設備面板柜
2.1鋼性結構焊接
2.2冷板：1.5mm
2.3一次沖壓成形
2.4表面采用亞光灰噴塑工藝，厚度0.3mm.
3.設備底座架
3.1鋼性結構焊接
3.2方管：40*40*2.0mm
3.3底板沖壓成形
3.4表面采用亞光灰噴塑工藝，厚度0.3mm.
4.萬向腳輪
4.1前二只萬向帶鎖止功能腳輪
4.2后二只萬向腳輪
4.3腳輪與臺架用M6*4螺絲固定，方便設備維修與維護。
4.4腳輪：50mm×50mm(直徑×寬度)
4.5腳輪支撐：0.5T
七．技術指標
1.工作電源：直流12V
2.工作溫度：-40℃～+50℃
3．交流電源：220V/380
