機械原理陳列柜、齒輪范成儀、曲柄搖桿機構動態測試及設計實驗裝置、液體動壓滑動軸承等設備。實驗項目：機械零件機構認識，曲柄搖桿機構動態測試，齒輪范成測試，液體動壓滑動軸承測試，主要服務于機械設計制造及其自動化專業的機械原理課程教學。可以為學生的畢業設計和創新設計提供幫助。也可以為產品動態性能試驗研究提供技術支持。
機械原理實驗室設備是機械設計制造及其自動化、機械電子工程、汽車服務工程專業的基礎實驗裝置擁有10組機械原理陳列柜及其控制臺，配備DVD播放系統。機械原理實驗室主要承擔《機械原理》和《機械設計》課程的實驗教學工作，可開出實驗項目，陳列柜展示了機械的組成、平面及空間連桿機構、凸輪機構、齒輪機構、齒輪系等重要機械機構，使學生深刻理解課堂教學的基本原理，具備機構認知、機構結構簡圖設計和實際工程應用能力，提高學生的動手實踐能力和設計創新能力，為其今后從事機械領域的設計工作和機構應用工作奠定扎實的技術基礎。
SB10-79型機械原理陳列柜
一、機械原理陳列柜概述：
機械原理示教陳列柜是根據大、中專院校、技校、職業學校的機械原理教學大綱設計的電化教學設備。演示形象逼真，運行可靠，制作工藝美觀，使用機械原理陳列柜可提高教學效果，節約學時是一套現代化機械課程教學應用實驗室設備。
二、機械原理陳列柜 技術規格：

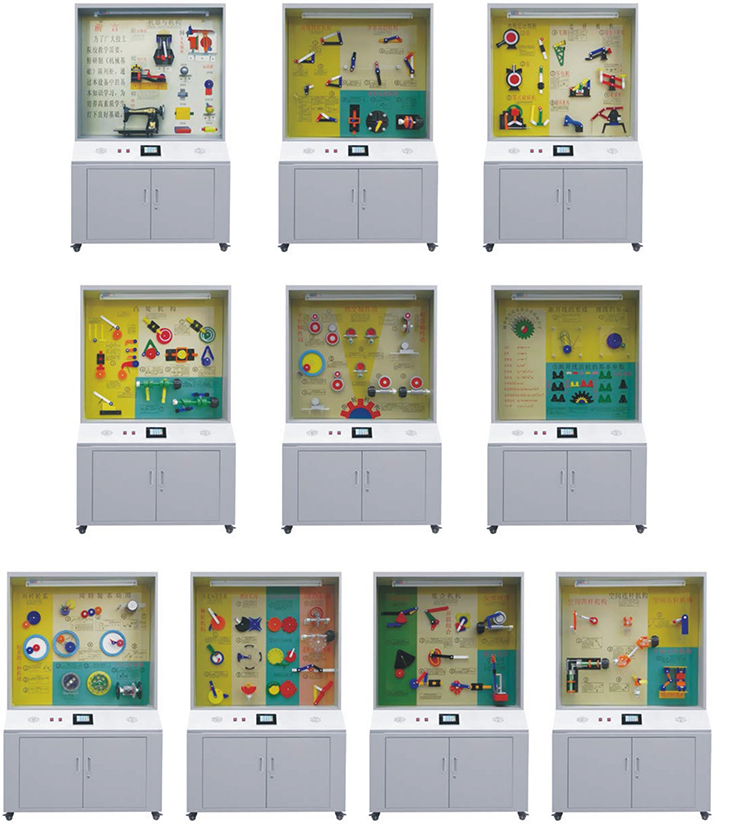

1、陳機械原理陳列柜 共分十個單體陳列柜組成，陳列柜體外形尺寸：1200×530×1900mm（長×寬×高）

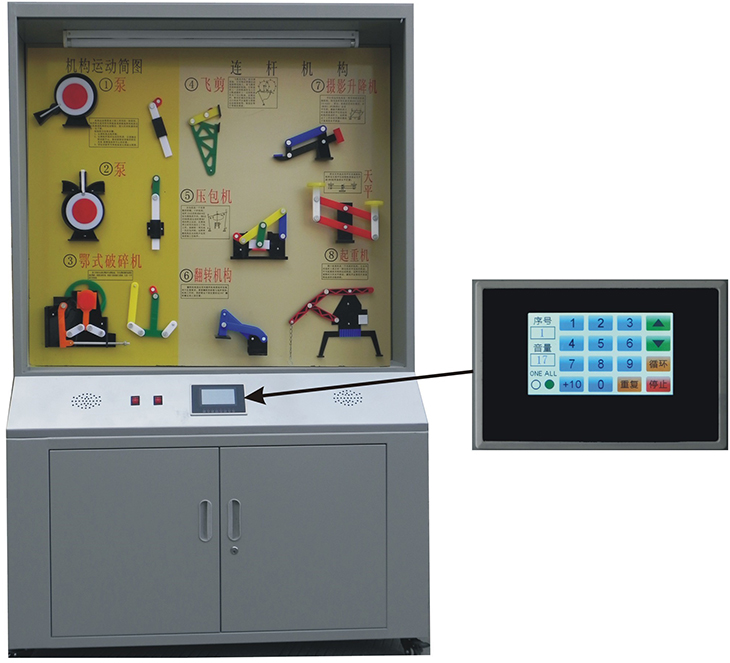

2、具有多功能語音播放控制系統。語音解說同步演示，采用單獨驅動由電腦或電子設備控制運轉演示？刂撇捎4.2寸液晶觸摸屏控制和遙控控制自動運行講解、可順序循環與重復播放運轉，又能根據教材、教學需要而任意選擇還是單獨演示等。解說詞播放在100平方房內聲音宏亮。
3、柜體采用1.0mm厚的SPCC冷扎板焊接而成，表面采用中溫磷化噴塑制作，柜體剛性好。柜內陳列面板為超豪華鋁塑夾層板，承載性好。板面附有必要的圖表和文字說明，外形美觀大方，經久耐用。
4、柜頂部裝有照明日光燈，柜背設有對開門，有利維護設備和方便維修。柜下部設有柜箱，方便存放單個模型、實驗箱及相關實驗文檔。柜底裝有萬向輪，方便移動，符合人機工程要求。
5、模型材料采用亞克力有機板與工程塑料制造；
三、機械原理陳列柜基本參數及配置：
|
序號與名稱 |
陳 列 柜 內 容 |
|
第一柜 機器與機構 |
前言、內燃機、蒸汽機、縫紉機、牛頭刨床、球面高副、螺旋副、移動副、曲面副、球面副、圓柱副、轉動副 |
|
第二柜 平面連桿機構的基本形式 |
鉸鏈四桿機構：曲柄搖桿機構（2種形式）、雙曲柄機構、雙搖桿機構（2種形式）。 單移動副機構：曲柄滑塊機構、曲柄搖塊機構、轉動導桿機構、移動導桿機構 雙移動副機構：曲柄移動導機構、雙滑塊機構、雙轉塊機構 |
|
第三柜 平面連桿機構 |
機構運動簡圖：泵（搖桿泵、滑塊泵）、泵的簡圖（搖桿泵簡圖、滑塊泵簡圖）、顎式破碎機與間圖。 連桿機構：飛剪、壓包機、翻轉機構、攝影升降機、天平、起重機。 |
|
第四柜 凸輪機構的形式 |
盤形凸輪3件：滾子、尖端、平面、移動凸輪輪、槽凸輪機構、交叉槽凸輪機構、等徑凸輪機構、等寬凸輪機構、主回凸輪機構、球面凸輪機構、圓錐凸輪機構、圓柱凸輪機構。
|
|
第五柜 齒輪傳動的各種類型 |
平行軸傳動：外嚙合直齒圓柱齒輪機構、內嚙合直齒輪機構、直齒輪齒條機構、斜齒圓柱齒輪機構、人字圓柱齒輪機構。 相交輪傳動：直齒圓錐齒輪機構、雙曲線圓錐齒輪機構、斜齒圓錐齒輪機構 相錯軸傳動：螺旋齒輪機構、螺旋齒輪齒條機構、圓柱蝸桿蝸輪機構、弧面蝸桿蝸輪機構。 |
|
第六柜 齒輪的基本性質 |
漸開線齒輪各部分名稱、浙開線的形成、擺線的形成、齒數、模數、壓力解、齒高系數。 |
|
第七柜 輪系的基本形成 |
周轉輪系、差動輪系、行星輪系、定軸輪系合并一件、獲得大傳動比，實現特定的運動、運動的合成、旋轉線、用于傳遞、運動的分解、諧波運動減速器，擺線針輪行星減速器、汽車差速器兩種動作。 |
|
第八柜 間歇運動機構 |
齒式棘輪機構(外齒式、內齒式)、摩擦式棘輪機構、外嚙合槽輪機構，內槽輪機構，球面槽輪機構、漸開線不完全齒輪機構、擺線針輪不完全輪機構（不完全齒輪機構、星輪機構）、凸輪式間歇機構（圓盤式、蝸桿式）、停歇連桿機構、停歇導桿機構 |
|
第九柜 組合機構 |
串聯組合：行程擴大機構、換向傳動機構 并聯組合：齒輪連桿曲線、實驗給定軌跡的機構（盤形凸輪式、槽凸輪式）、實驗變速運動的機構、同軸槽輪機構，誤差校正機構、電動馬游藝機裝置。 |
|
第十械 空間連桿機構 |
空間四村結構：RSSR空間四桿機構、RCCR聯軸節、單萬向節、雙萬向節、4R揉面機構、RRSRR角度傳動的空間五桿機構、空間六桿機構的薩勒特機構。 |
注：柜上玻璃屬易碎品，由需方單位自配；
