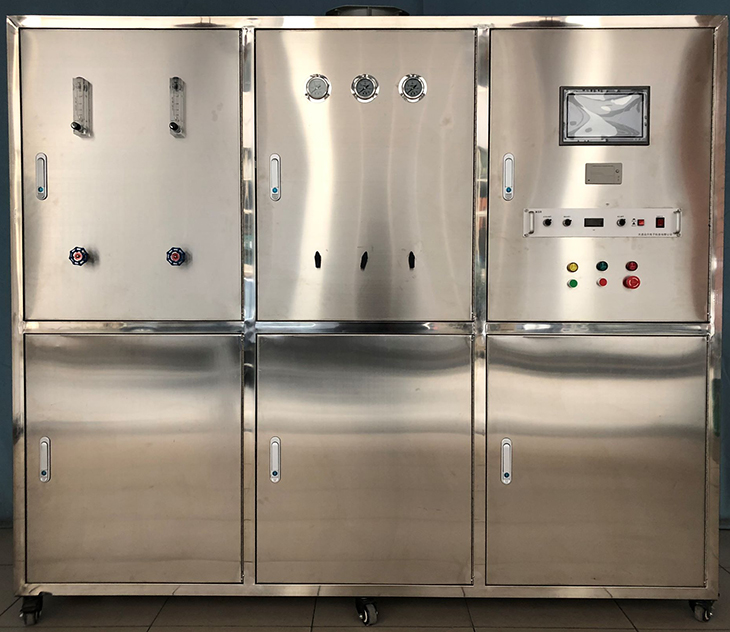

SBHJ-41數據采集脈沖電暈等離子煙氣脫硫脫氮實驗裝置
一、實驗?zāi)康?span lang="EN-US">
1.了解煙氣同時脫硫脫氮的現狀和意義；
2.了解脈沖電暈等離子體法在脫硫脫氮上應用；
3.掌握脈沖電暈法脫除SO2和NOX工藝方法；
4.掌握脫硫脫硝裝置煙氣成分的分析方法；
5.熟悉脈沖電壓電流及功率的測定方法。
二、技術參數
1.煙氣處理量200m3/h、峰值電壓100～200KV、頻率20～200Hz；
2.剛玉管內徑ф20mm、放電間隙3mm、放電區長度：150mm；
3.極板和電暈線：不銹鋼材質；
4.電壓380V，安全保護：具有接地保護、漏電保護、過流保護，功率1800W；
5.電氣線路安裝要求：布置線槽，電源線、控制線等線材規范整理，具有絕緣、防弧、阻燃自熄等特點；
6.裝置外形尺寸：2800*550*1800mm。
三、主要配置
1.在線SO2氣體濃度檢測裝置2套：風管樣式、量程0-2000ppm、4-20MA輸出；
2.在線NO2氣體濃度檢測裝置2套：風管樣式、量程0-2000ppm、4-20MA輸出；
3.在線風壓、風量、風速檢測系統1套：L型皮托管1套；316L不銹鋼殼體，遠傳顯示，精度：±5%；
4.風管內在線溫度、濕度檢測系統1套：316L不銹鋼殼體，遠傳顯示；
5.顯示器：顯控SK-102BE液晶觸摸屏、PLC：SIEMENS CPU224，實時記錄歷史數據和實時曲線、數據處理軟件，微型打印機1套：熱敏打印、打印速度50mm/s（MAX）、分辨率8點/mm和384點/行、有效打印寬帶48mm；
6.不銹鋼脈沖電暈反應器1套；高壓脈沖電源1套；專用調壓器1個，剛玉管1套；
7.緩沖罐和混合氣緩沖罐：304不銹鋼材質；
8.質量流量控制器3套：流量0～100SCCM、輸入輸出信號4～20mA；
9.濕度發生裝置1套；
10.氣體與鋼瓶3套（10升）、不銹鋼減壓器3只、不銹鋼卡套連接、不銹鋼氣體管路；
11.離心通風機1臺：1500W，變頻控制風機風量1套；
12.設備標牌（采用絲印腐蝕凹字金屬標牌400*160*3mm）、電控箱（鋅合金彈跳鎖）1只、漏電保護開關、按鈕開關（德力西）；
13.聯塑LESSO不銹鋼連接管道和閘閥、韓國浦項不銹鋼框架（萬向輪及禁錮腳）等組成。
|
|
