工業自動化控制實訓平臺,工業自動化控制實訓裝置 > 行業新聞 >機電一體化綜合系統實訓裝置

2021年8月21日

工業自動化控制實訓平臺,工業自動化控制實訓裝置

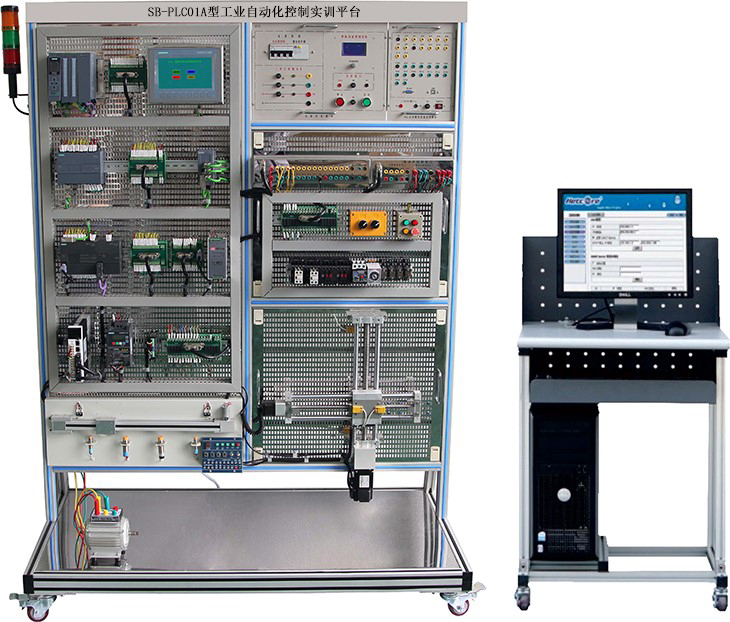

SB-PLC01A型工業自動化控制實訓平臺

一、產品概述

工業自動化控制實訓平臺,工業自動化控制實訓裝置是根據人力資源和社會保障部制定的"可編程序控制系統設計師"培訓及國家職業標準考核大綱內容，適當增加新技術，按照職業教育培訓、職業技能鑒定和實訓教學要求而研制的。適合職業院校、職業培訓學校、職教中心、鑒定站/所對可編程序控制系統設計師的四、三、二級開展培訓及技能鑒定。

二、研發背景

1. 該裝置是根據人力資源和社會保障部制定的"可編程序控制系統設計師"培訓及國家職業標準考核大綱內容，適當增加新技術，按照職業教育培訓、職業技能鑒定和實訓教學要求而研制的。

2. 工業迅速發展處理器要求不斷提高，教學需要與時俱進設備要不斷升級，而教學還需要從基礎學起，同時滿足需要實驗室建設重復會導致浪費資金和實驗室空間。

3. 一個產品需要多種加工工藝，導致工業現場設備錯縱復雜，一個主機不能完成所有工作，需要多個站點進行相互配合完成。

5. 不同層次的考核需要不同設備，不能有機的進行結合，有些實訓完成后無法進行考量檢查學生的接受程度。

三、裝置特色

1. 實訓建設理念為一次性建設，本設備采用通用型寬展口，所有主機的I/O口都可通過光電隔離轉接模塊引出（保護主機元件），可以用于插接式訓練，也可進行線接式實操訓練。

2. 在主機選型方面由小型S7-200 SMART系列PLC到中型S7-1200系列PLC再到大型S7-1500系列PLC，全面覆蓋了西門子常用PLC類型，主機可以通過并口連接到實訓區進行實訓，可從基礎小型PLC開始學起，再到中型PIC,最后到大型PLC，由簡到繁的學習理念讓學生容易接受，學習起來更加得心應手。

3. 采用模塊組合式結構，含開關量、模擬量、變頻調速、觸摸屏、通信模塊等，配套MCGS工控組態監控軟件，實現仿真化、信息化實訓教學。

5. 項目實訓模塊：利用目前典型的可編程控制器及總線技術完成對工業生產中典型案例的模擬對象、實物模型中的邏輯、模擬、過程、運動等的控制。

5. 仿真實訓教學：通過虛擬環境實時顯示PLC運行狀態，模擬工業現場控制，可以進行編程訓練、程序編寫測試等功能。

6. 模塊化網絡系統：網絡結構主要由西門子主機S7-1500、S7-1200、S7-200SMART構成，根據工業中西門子PLC應用歷程構建了一個工業網絡，網絡通訊涉及RS485通訊、DP主從站通訊、以太網通等多層網絡通訊。

四、技術性能

1. 輸入電源：三相四線（或三相五線）～380V±10% 50Hz

2. 工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m

3. 裝置容量：＜0.5kVA

5. 重量：100kg

5. 外形尺寸：800mm×800mm×1820mm

6. 安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準

五、基本配置及功能

實訓裝置由電源控制單元、電氣控制單元、S7-1500單元、S7-1200單元、S7-200SMART單元、變頻調速單元、小車運動控制單元、、實訓組件、電工基礎實訓單元二維絲桿控制單元、觸摸屏單元、以太網交換機、交流電機等組成。

5.1電源控制單元裝置

（1）輸入電壓：AC380V±10% 50HZ；

（2）工作電壓：AC220V、DC12V、DC24V；

（3）過載保護：裝置帶漏電保護、通道過載保護，帶熔斷器；

（4）支持搭載實訓實操及工藝類實訓項目；

（5）支持設備端子固定引出，支持金屬線槽線路敷設

（6）裝置外形尺寸：≥850mm×700mm×2000mm

5.2 電氣控制裝置

（1）要求用于安裝不少于2組手自動開關、啟動、停止，2組運行、停止及故障指示；1組LCD電壓、電流表安裝；

（2）要求端子引出，線纜標識清晰合理；

5.3 電源保護裝置

（1）用于安裝電源開關、熔斷保護，電源鎖、啟動停止按鈕，具備急停功能，具備多功能電力儀表檢測，設備嵌入式安裝；

（2）選用高靈敏漏電保護斷路器：工作電流：6-25A，分斷能力：5.5KA，漏電動作電流：10mA

（3）漏電保護：漏電開關、具有短路、過載、漏電保護功能

5.4 多功能數顯電流電壓表

（1）測量三相電流、三相電壓、有功、無功、計量功能、有功電能、無功電能、正反向電能、頻率、功率因數、帶485通訊接口、兩路脈沖輸出。

（2）面板尺寸：≥80mm×80mm

（3）液晶顯示功能

5.5 PLC控制器

（3）板載數字：I/O：不少于14點輸入、10點輸出（固態－MOSFET）

（4）板載模擬 I/O：不少于2點輸入、2點輸出

（5）高速計數器：共6個，單相：3個100 kHz以及3個30kHz 的時鐘頻率；正交相位：3個80kHz以及3個20kHz 的時鐘頻率

（6）脈沖輸出：至少可以組態4 個脈沖發生器

（7）脈沖捕捉輸入：至少14個

（9）類型：使用PROFINET（以太網）實現控制

工作存儲器125 KB；工作電源24VDC，自帶DI14/DQ10，AI2/AQ2板載 DI14 x 24VDC 漏型/源型，板載 DQ10 x 24VDC 及 AI2 和 AQ2；板載 6 個高速計數器和 4 個脈沖輸出；支持3 個用于串行通信的通信模塊，8 個用于 I/O 擴展的信號模塊；運行速度0.04 ms/1000 條指令；具有2 個 PROFINET 端口，用于編程、HMI 和 PLC 間數據通信。

配置光電隔離轉接模塊，將主機I/O信號插座轉接，保護主機元件，便于學生實訓接線；所有插座均可接插，實現設備的通用性。

5.6 模擬量輸入輸出模塊

（1）輸入路數：不少于4

（2）輸出路數：不少于2

5.7 觸摸屏

（1）顯示屏：TFT真彩液晶屏，64K色

（2）尺寸：7英寸

（3）分辯率：至少800×400

（4）用戶內存：≥10MB

（5）接口：PROFINET（以太網）

（6）可用組態軟件：Wincc Basic V13 SP1或更高版本

用于PLC主機以太網通訊，控制和顯示各單元的運行狀態。

5.8 變頻控制單元

（1）數字量輸入通道：不少于6個

（2）數字量輸出通道：不少于3個

（3）模擬量輸入通道：不少于2個；

（4）模擬量輸出通道：不少于2個；

（5）故障安全數字量輸入：不少于1個

（6）與PLC可以使用PROFINET（以太網）實現控制

5.9 伺服驅動器及伺服電機

（1）最大電機功率：1-2KW

（2）額定輸入電流：3-6A

（3）最大輸出電流：10-20A

（4）電源電壓：200V-240VAC（-15%-+10%）

（5）電源頻率：50Hz/60Hz（±10%）

（1）伺服電機軸高：40

（2）伺服電機額定功率：0.75KW

5.10 運動控制對象

主要由運動小車（直流電機驅動）、同步帶輪傳動機構、直流電機、光電傳感器、電感式傳感器、電容式傳感器、行程開關等組成，通過傳感檢測、PLC編程，實現運動距離測量、傳動控制、鍵值優化比較行走控制、定向控制、定位控制、報警運行控制、點動控制、位置顯示控制等，能實現小車的精確定位。該系統外觀精美，體積緊湊，重量輕。

5.11二維絲桿控制對象

二維絲桿控制單元主要由伺服驅動和步進驅動組成。

伺服驅動用于控制Y軸絲桿，采用交流伺服驅動，工作電壓AC220V，輸出功率200W。采用數字信號處理器（DSP）作為控制核心，智能功率模塊（IPM）內部集成了驅動電路,同時具有過電壓、過電流、過熱、欠壓等故障檢測保護電路，具有較強的溫度、濕度、振動等環境適應能力和很強的抗干擾的能力；支持位置、速度和力矩三種方式對伺服馬達進行控制。

步進驅動用于控制X軸絲桿，采用直流伺服驅動，工作電壓DC24V，輸出功率35W；內部集成控制電路和功率電路，具有自檢線圈和短路保護等功能。

5.12 電工基礎實訓單元

電工基礎實訓單元主要由交流接觸器、中間繼電器、時間繼電器、按鈕等組成，用于電機正反轉、星三角轉換、啟停自鎖等實訓。

5.13 三相交流電機

交流額定電壓380V/△接法，轉速1400轉/min，功率180W，頻率50HZ，絕緣等級E級。

5.14 管理工作站

（1）CPU：Intel I5-9500處理器（主頻≥3.0GHz，6C）

（2）主板：Intel 300系列以上芯片組

（3）內存：8G；

（4）顯卡：2GB

（5）聲卡：集成HD Audio，支持5.1聲道（提供前1后2共3個音頻接口）

（6）硬盤：1T硬盤；
