電子電路基礎實驗箱要求
電子電路基礎實驗箱必須是根據《高等工業院校電子技術基礎》教學大綱中確定的教學實驗要求為基礎，應汲取了眾多院校及專業教師教學經驗，并綜合了眾多同類產品的優點而設計的，并函蓋《電路基礎》、《模擬電子技術基礎》、《數字電子技術基礎》課程全部實驗內容，必須保證既可為初學者提供了驗證性實驗，又可為課程設計提供擴展平臺的實驗用箱。
電路基礎實驗箱主要是進行電工學、電路分析中的有關電路理論基礎的實驗論證，屬于弱電類基礎實驗。它應采用模塊式結構，其各模塊間相互獨立，通過單元區不同元件組合，可組成多種測試電路，實驗板正面應印有電路圖，正反面均可裝有器件，各實驗電路中需測試的點需裝有測試孔，達到其使用方便，接觸可靠，而且壽命長、效率高，適用于各種電路的實驗研究，應可滿足高等院校《電工原理》、《電路分析》、《電路基礎》等課程基本實驗教學的需要。

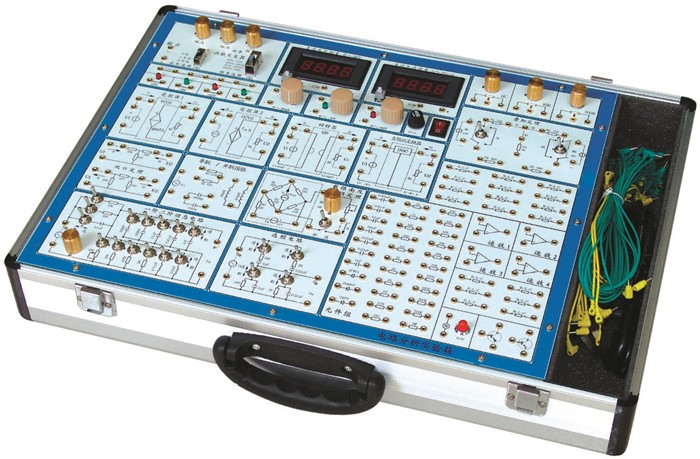

SB-DL6基礎電路實驗箱
一、基礎電路實驗箱的特點
電路基礎實驗箱主要是進行電工學、電路分析中的有關電路理論基礎的實驗論證，屬于弱電類基礎實驗。它應采用模塊式結構，其各模塊間相互獨立，通過單元區不同元件組合，可組成多種測試電路，實驗板正面應印有電路圖，正反面均可裝有器件，各實驗電路中需測試的點需裝有測試孔，達到其使用方便，接觸可靠，而且壽命長、效率高，適用于各種電路的實驗研究，應可滿足高等院校《電工原理》、《電路分析》、《電路基礎》等課程基本實驗教學的需要。
二、基礎電路實驗箱的組成及技術指標
1、電源
|
電源輸入 |
AC220V±10%，50HZ |
|
|
輸出電源 |
固定輸出±l2V/0.5A，±5V/0.5A |
均有短路過載保護， 自動恢復功能 |
|
輸出可調0V～±l2V/0.5A |
||
|
電流輸出 |
0～l00mA |
|
2、函數信號發生器
|
波形 |
正弦波、方波、三角波 |
|
頻率范圍 |
0Hz100KHz，分四檔連續可調 |
|
幅值 |
方波、正弦波、三角波（峰-峰值：0～10V） |
3、數字電壓電流表（也可指針表）
|
數字電壓表 |
0～2V、0～30V二檔 |
精度為：0.5級 |
可同時滿足多個測試點電壓的動態監測 |
|
數字電流表 |
0～2mA、0～200mA二檔 |
精度為：0.5級 |
4、器件：有l～2W電阻22只、電容7只、二極管(穩壓 管)3只、不同阻值電位器3只、可擴展器件接插孔18 只、三極管二只、6.3V指示燈1只、運放4組。這些器件庫主要是幫助同自已設計實驗電路，提高學生的動手能力、設計能力，為開放性實驗提供平臺。
5、系統最好配有"電路設計與仿真軟件-Electronics.Workbench.Multisim.v9.0"以幫助學生在自行設計實驗電路時先進行仿真試驗，提高設計成功率。
6、所有基礎實驗均在一個箱體內完成，不需更換實驗箱體或面板
7、最好采用鋁合金保護箱，堅固耐用。
☆可完成以下實驗：
(l)線性與非線性元件的伏安特性。
(2)電位及其與電壓關系的研究。
(3)基爾霍夫定理及其故障判斷。
(4)疊加定理。
(5)電壓源與電流源的等效變換。
(6)戴維南及諾頓定理。
(7)最大功率傳輸測定
(8)受控源VCVS、VCCS的實驗。
(9)典型電信號的觀察和測量。
(10)RC一階電路的響應測試。
(11)二階電路的響應測試。
(12)RC選頻網絡特性測試。
(13)R、L、C元件在正弦電路中的特性實驗。
(14)R、L、C串聯諧振電路的研究。
(15)R、L、C并聯諧振電路的研究。
(16)雙口（二端口）網絡測試。
(17)互易定理實驗。
(18) 其它電路的研究

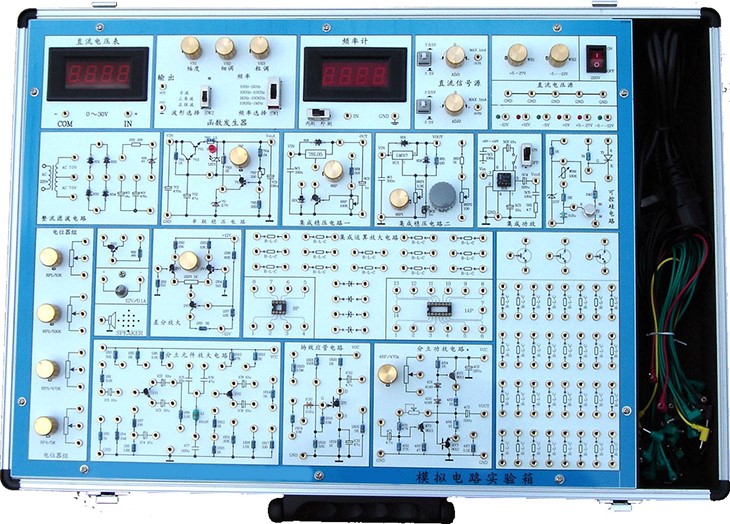

SB-A6模擬電路實驗箱
模擬電路實驗箱是根據最新的《高等工業學校電子技術基礎》教學大綱中確定的教學實驗要求為基礎，汲取了眾多專業教師的教學經驗，并綜合了眾多同類產品的優點而設計的。它函蓋了《模擬電子技術基礎》課程全部實驗內容，既為初學者提供了驗證性實驗電路，又為課程設計提供了擴展平臺。
一、系統特點
1、擴展性強。實驗電路采用單元電路方式設計，單元電路即基本實驗電路，再外接其他元件為該電路參數，或與其他的單元電路組合，完成不同的實驗要求。
2、實驗原理圖都印刷在實驗板表面，實驗電路由學生按照實驗原理圖進行搭建，既培養了學生的獨立思維能力及動手能力，也增強了該實驗箱的適用性、擴展性。
3、大部分元器件安裝在實驗板正面，增加了學生的感性認識；
4、實驗連線插孔采用鎖緊式鍍金插孔，通過焊接固定在實驗板上，不松動，不氧化，壽命長，連接可靠，維修方便、簡捷；
5、擴展實驗區由IC圓孔插座、阻容元件的接插件、三極管的接插件組成。可接插電阻、電容、二極管、三極管，集成電路等，可進行課程設計實驗。
6、電源輸出均有過流保護，自動恢復功能。
7、實驗箱由一體型鉛合金型材制成，箱體牢固可靠，不變形，重量輕，絕緣安全性能好，開關箱蓋方便可靠，外型美觀，造型氣派。
二、系統組成
1、電源：輸入：AC 220V±10%，50HZ
輸出：※DC：+5V，DC I≥1A
※DC：-5V，DC I≥0.5A
※DC：±12V，DC I≥0.2A
※DC：-5V～-12V可調， I≥0.2A
※DC：＋5V～＋27V可調，DC I≥0.2A
以上各路輸出均有過流保護，自動恢復功能
※AC V:7.5V×2；AC I≥0.15A
2、直流信號源：雙路 -0.5V～＋0.5V；-5V～＋5V兩檔連續可調.
3、函數發生器：最高輸頻率達到1MHz以上。
輸出頻率：10Hz～1MHz，分四檔
可輸出方波： 0～20V
三角波：0～15V
正弦波：0～10V
4、數字頻率計（0～300KHz）
5、數字直流電壓表（0～30V）
6、分立元件電路
（1） 整流、濾波和串聯穩壓電路；
（2）單級放大電路；
（3）兩級阻容耦合放大電 路；
（4）負反饋放大電路；
（5）射極跟隨器；
（6）差動放大電路；
（7）互補對稱功放電路；
（8）場效應管電路；
（9）可控硅電路；
（10）電阻、電容和二、三極管等組成；
（11）電位器組、12V燈泡、揚聲器。
7、集成模擬電路
（12）集成功放(LM386)；（13）集成穩壓電路
8、擴展實驗區提供8芯、14芯IC圓孔插座各1個，50個阻容元件的接插件，和3個三極管的接插件。
9、實驗箱尺寸：510mm*330mm*100mm(長*寬*高)
三、實驗項目
1、常用電子儀器使用練習、用萬用表測試二極管、三極管
2、單級放大電路
3、兩級放大電路
4、負反饋放大電路
5、射極跟隨器
6、差動放大電路
7、比例求和運算電路
8、積分與微分電路
9、波形發生電路
10、有源濾波器
11、電壓比較器
12、集成電路RC正弦波振蕩器
13、集成功率放大器
14、整流濾波與并聯穩壓電路
15、串聯穩壓電路
16、集成穩壓器
17、RC正弦波振蕩器
18、LC振蕩器及選頻放大器
19、電流/電壓轉換電路
20、電壓/頻率轉換電路
21、互補對稱功率放大器
22、波形變換電路
23、場效應管實驗
24、可控硅實驗電路
綜合實驗：
25、函數信號發生器的組裝與調試
26、溫度監測及控制電路
27、用運算放大器組成萬用電表的設計與調試
四、實驗室每人每套配置方案(二人為一組，一組用一張實驗桌)
1、SB-A6必配1臺。
2、示波器自配1臺。
3、萬用表自配1只。
4、實驗桌自配1張。
5、實驗椅自配2把。

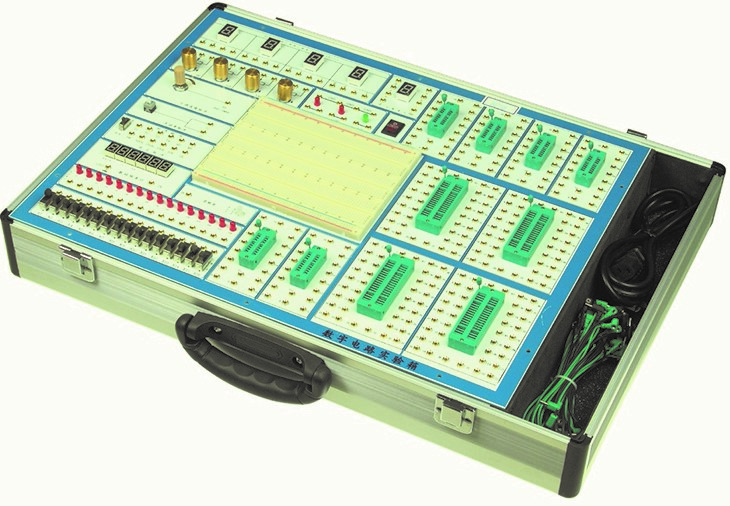

SB-SD1型數字電路實驗箱
數字電路實驗箱,設計豪華氣派,主機提供了多種信號源;鎖緊插座;臺灣產面包板;正面印刷字符連線,反面按裝元器件,所有信號源、頻率計等電路全部由CPLD芯片和雙面板構成，所有器件均選用上等優質產品,使整機的品質得到提高。由于正面沒有任何元件,從而能有效的降低和避免人為損壞的可能。本機特點：使用方便,耐用,實驗項目靈活,可方便完成數字模擬各類實驗。本學習機適用于高等院校及各類職業技術學校的電子技術類教學。
☆SB-SD1型系統組成
（1）電源：交流輸入：220V±10% ，50HZ
直流輸出：±12V/0.2A 、 5V/2A
（2）手動單脈沖電路2組：每組可同時輸出正負兩個脈沖，脈沖幅值為TTL電平。
（3）連續脈沖，輸出均為TTL電平：固定頻率脈沖源7路：1HZ、10HZ、100HZ、1KHZ、10KHZ、100KHZ、1MHZ；
（4）六位高精度數字頻率計 , 測量范圍：0-9.9999MHZ 誤差<1HZ（由CPLD芯片設計）（5）邏輯電平的輸入與顯示：
A、十六位獨立邏輯電平開關：可輸出"0"、"1"電平（為正邏輯）。
B、十六位由紅色及綠色LED及驅動電路組成的邏輯電平顯示電路。
（6）數碼管顯示：6位由八段LED數碼管組成的BCD碼譯碼顯示電路；
（7）時序發生器及啟停控制電路。
（8）臺灣產面包板二塊(1600孔)
（9）集成電路插座全部采用開關式鎖緊插座，淘汰了大部分廠家所采用的雙列直插式IC座，從而使IC器件插拔方便、接觸可靠、不易損壞。設有：20芯鎖緊插座2只，40芯鎖緊插座4只，16芯鎖緊插座4只。
（10）各阻值電位器2只。
(11) 三態邏輯筆功能。紅色：高電平；綠色：低電平；橙色：高阻。
☆推薦實驗項目
1．TTL集成邏輯門的參數測試與使用
2．CMOS集成邏輯門的測試
3．門電路的邏輯功能實驗
4．常用組合邏輯功能器件的測試（半加器、全加器及邏輯運算）
5．?dāng)?shù)據選擇器及其應用
6．血型關系檢測電路和表決電路
7．RS觸發器的功能與測試(三態輸出觸發器及鎖存器)
8．JK觸發器邏輯功能及主要參數測試
9．移位寄存器的功能測試
10．十進制計數器（CMOS同步二進制計數器實驗）
11．異步計數器
12．同步計數器
13．計數、譯碼、顯示電路實驗
14．555集成定時器及應用
15．序列檢測器
16．?dāng)?shù)-模轉換器
17．追隨比較型A/D轉換電路
18．人工控制交通燈控制器
19．汽車尾燈控制電路
20．?dāng)?shù)字鐘電路的設計
21. 時序電路測試及研究
22. 波形產生及單穩態觸發器
23. A/D 轉換電路;
24. D/A轉換電路;
|
