SBXY-YX06透明液壓傳動實驗箱
透明液壓傳動實驗箱,液壓傳動基礎實訓箱,液壓傳動實驗箱用于學生進行液壓傳動實驗，面向專業有機制、數控、機電一體化、物理等專業，是一個與《液壓與氣壓傳動》課程配套的實驗室。液壓傳動實驗臺能開出的實驗有：液壓泵的裝拆、液壓泵的性能測試、液壓閥的性能測試、液壓回路的性能測試等類型的實驗。液壓教學實驗臺突出特色有兩個：一是，創新；二是，動手�！皠撔隆斌w現在每個同學都可以按照自己的思路來設計和搭建回路，可以是每人一個方案，也可以是一人幾個方案,“動手”體現在從方案的設計到圖紙的繪制，再到油路、控制電路的搭建，直到最后系統的運行都由學生自己動手完成。
透明液壓傳動實驗箱可進行液壓傳動演示、液壓傳動基本回路（壓力、流量、方向控制回路），液壓傳動實驗箱適合職業院校相關專業液壓傳動、液壓與氣壓傳動等課程的實訓教學。
一、特點：

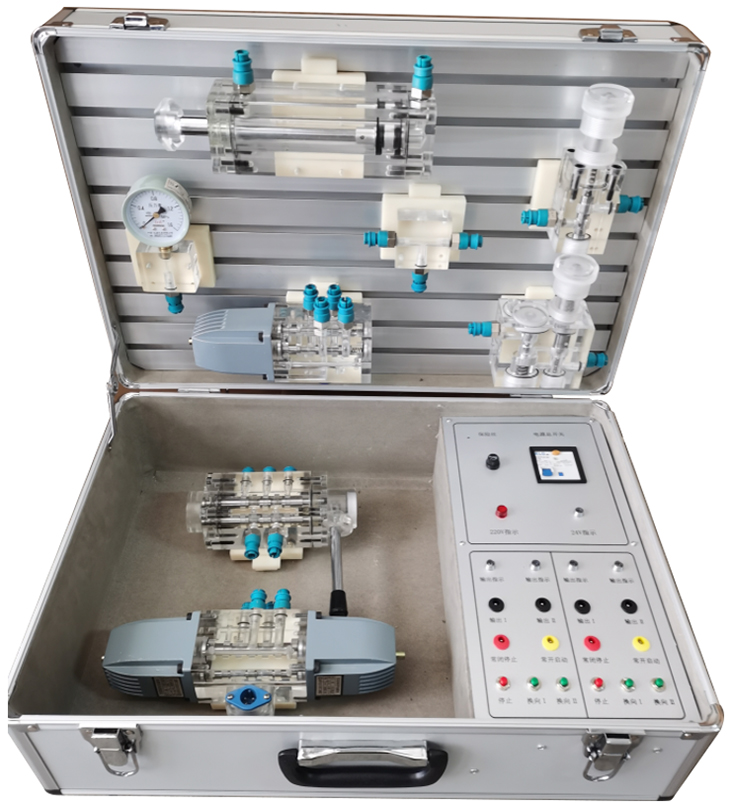

1、液壓元件以透明有機玻璃外殼為主，工作介質為白色液壓油，系統工作時可清晰觀察到液壓元件閥芯的工作過程，直觀性強。
2、液壓元件管路以透明軟管連接，結構緊湊、連接可靠、不漏油。
3、箱子集元件元件、液壓泵站、調速電機及電氣控制部分為一體箱，教師可方便的將設備帶入課堂進行現場演示教學和實物講解。
二、液壓傳動實驗箱技術性能
1.輸入電源：單相三線～220V±10% 50Hz
2.裝置容量：＜0.5kVA
3.實訓箱外形尺寸：600mm×340mm×230mm
4.定量齒輪泵：額定壓力2.5MPa，額定流量 4L/min
5.交流調速電機：額定電壓 AC220V，額定功率250W，額定轉速1400r/min
三、液壓傳動實驗箱技術要求
1.裝置采用模塊化設計，液壓系統回路建立在鋁型材組建的平臺上，電氣控制部分采用掛箱結構，泵站采用透明有機玻璃設計，供/回油均采用快速接頭連接方式，可根據實訓需要隨時更換操作地點。也可以直接放置理論教室，邊講理論邊演示動作及過程，加強加深對理論的理解。
2.液壓元件采用透明有機玻璃加工的閥體，閥芯結構及動作狀態均可清晰可見，系統用油專門采用工業紅色液壓油，系統運行時可清晰觀察到液體的流向及液壓元件閥芯的工作過程。
3.連接軟管采用透明材質制作而成，配有封閉式快速接頭，可以進行系統的反復插拔連接，操作方便，可靠性好。
四、液壓傳動實驗箱實訓項目
1、用手動換向閥的換向回路
2、用O型換向閥的換向回路
3、壓力調定回路。
4、用減壓閥的減壓回路。
5、用溢流閥的調壓回路。
6、進油節流調速回路。
7、回油節流調速回路。
8、變量泵調速回路。
9、自動控制換向回路。
五、液壓傳動實驗箱基本配置及功能
1.裝置由實訓箱、實訓對象、液壓泵站、液壓元件等組成。
2.實訓裝置基本配置及功能
|
序號 |
模塊 |
名稱 |
規格型號 |
數量 |
|
1 |
基礎平臺 |
電氣控制實訓箱 |
600mm×340mm×230mm |
1箱 |
|
2 |
實訓對象 |
采用：專用鋁合金型材， |
1套 |
|
|
3 |
透明液壓元件 |
雙作用液壓缸 |
透明液壓元件 |
1個 |
|
4 |
三位四通電磁換向閥（O型） |
透明液壓元件 |
1個 |
|
|
5 |
直動式溢流閥 |
透明液壓元件 |
1個 |
|
|
6 |
先導式減壓閥 |
透明液壓元件 |
1個 |
|
|
7 |
節流閥 |
透明液壓元件 |
1個 |
|
|
8 |
壓力表座 |
透明液壓元件 |
1個 |
|
|
9 |
耐震壓力表 |
量程0～1.6MPa |
1個 |
|
|
10 |
液壓泵站 |
油箱 |
透明有機玻璃 |
1套 |
|
11 |
交流調速電機 |
含調速器 |
1臺 |
|
|
12 |
定量齒輪泵 |
CB-B4 |
1臺 |
|
|
13 |
液壓油 |
L-HL46號液壓油 |
5KG |
|
|
14 |
電氣控制部件 |
調速器 |
調速范圍：90～1400r/min |
1個 |
|
15 |
接近開關 |
|
2個 |
|
|
16 |
其它配件 |
電磁閥連接線 |
|
1根 |
|
17 |
國標電源線 |
|
1根 |
|
|
18 |
配套工具 |
螺絲刀 |
十字 |
1把 |
|
19 |
活動鈑手 |
0-150mm |
2把 |
|
|
20 |
資料 |
實訓使用指導書 |
|
1本 |
