SBWD-3PLC維修電工技能培訓考核裝置

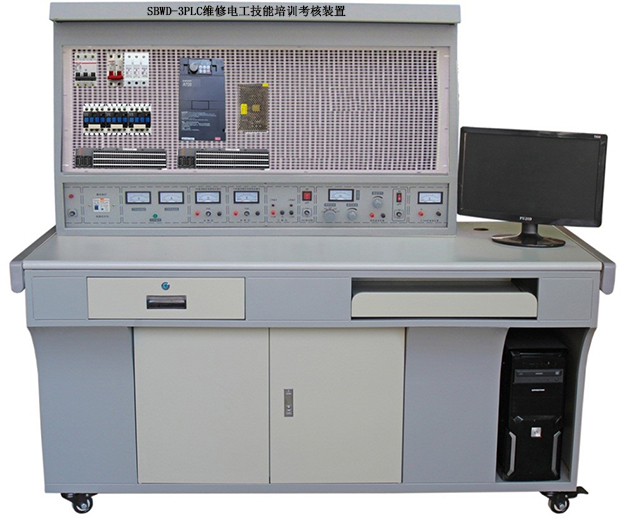

參考圖片
（一）實訓裝置概述
PLC維修電工技能培訓考核裝置應是集計算機控制、PLC自動控制、運動控制、電機控制于一體，并按照高等教育和職業技能鑒定規范內容要求，集學習、理論研究、驗證、實際操作能力培養等功能為一體的多功能設備。裝置適合高職院校機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電子電器應用與維修等專業和非機電類專業的《可編程控制器技術》、《電氣及PLC控制技術》、《PLC及其應用》的實訓教學。同時滿足職業院校的電工電拖專業及自動控制專業教學及學生實際動手能力的培訓。
（二）實訓裝置特點
1.電氣控制線路元器件安裝在實訓網板上，方便學生操作、更換便捷，易擴展功能或開發新實驗；
2.設備應設有電壓型漏電保護器和電流型漏電保護器，能確保操作者的安全；各電源具有接地保護、過流、過載、漏電等保護功能，各測量儀表也均有可靠的保護功能，使用安全可靠；
3該裝置集可編程控制器、PLC編程軟件、實訓模塊等于一體，實驗裝置和電腦桌一體化設計，造型美觀大方。
4.設備配套2個抽屜便于放置學習資料、連接導線等物品。
（三）設備性能與指標
1、輸入電源：三相四線380V±10% 50HZ 輸出端有過流過載短路保護
2、直流低壓電源： 0-10V連續可調電源1路 DC24V電源 2路，電流≥5A，0-30V可調直流電源1路，10A。
3、電流信號源 0-20mA 連續可調， 4-20mA連續可調
4、配數字交流電壓表 量程：0-450V 精度1.0級，誤差小于1%，三位半數字顯示
數字直流電流表 量程：0-10A 精度1.0級，誤差小于1%，三位半數字顯示
5、設備外型尺寸： 1600 mm×700 mm×1600 mm (長x寬x高)
6、過壓保護電路：實驗臺配有主機過壓保護電路，在電壓超過主機所承受的范圍時會自動報警并切斷電源，確保人身安全，且主機不會因承受過高電壓而導致?lián)p壞，。
7、電流型漏電保護：當裝置有漏電現象時，漏電電流超過一定值，即切斷電源，確保人身及設備安全。
8、允許瞬間斷電：對于l0ms以下的瞬間斷電主機工作繼續。
9、整機容量：＜1KVA
10、實驗臺、桌體結構：鐵質雙層亞光密紋噴塑結構，美觀大方堅固耐用。
11、臺身為灰白色、臺面鋪3mm厚絕緣橡膠墊。
12、配套各種電氣安裝所需附件，如觸摸屏安裝件、按鈕安裝件、指示燈安裝
件等。
13、配35mm 高安裝導軌
14、配UK5N雙層段子排
15、配備8口交換機
（四）實訓裝置主要器件配置
1、可編程主機：
1．采用德國西門子S7-300系列PLC主機（317系列），安裝導軌，配電源模塊、存儲卡、前連接器等，配模擬量輸入輸出模塊，配數字量輸入輸出模塊DI/DO.
2、觸摸屏：采用步科工業級 彩色 10"觸摸屏（帶以太網口）
3、低壓電器掛件：包含交流接觸器3個，熱繼電器3個中間繼電器10個等
4、電機：三相鼠籠電機 120W 帶編碼器一臺1024脈沖輸出、磁粉制動器一臺。
5、不銹鋼網孔板：600mmx485mm（長x寬）厚1.5mm 2塊 便于學生在上邊安裝實驗
6、配備PLC編程電纜，下載線可與電腦聯機使用
7、配備器材：專用導線、編程電纜、通訊導線等
8、工具套件：每臺配MF-47萬用表一只、尖嘴鉗一把、斜口鉗一把、十字螺絲刀大小各一把、一字螺絲刀各一把
9、技術文件：編程軟件、指導書、資料等。
（五）實訓項目
1、基本實訓項目：
1) 相異步電動機直接起動控制
2) 三相異步電動機點動控制電路
3) 異步電動機自鎖控制電路
4) 三相異步電動機兩地控制電路
5) 異步電動機聯鎖正反轉控制電路
6) 三相異步電動機正反轉點動起動控制線路
7) 雙重聯鎖正反轉控制電路
2、觸摸屏實訓
1）窗口切換
2) 界面制作
3) 數據輸入
4）PLC寄存器連接
5）PLC人機界面觸摸屏和變頻器控制實驗
6）PLC與人機界面觸摸屏控制實驗
3、網絡通訊實驗
1 、PLC與PLC 1:N 通訊實驗
2 、PLC與PLC N:N 通訊實驗
3、PLC與PLC之間的DP網絡實驗
4、PLC與PLC之間的MODBUS TCP網絡實驗
5、綜合性實訓
PLC、組態軟件、觸摸屏通訊實驗
